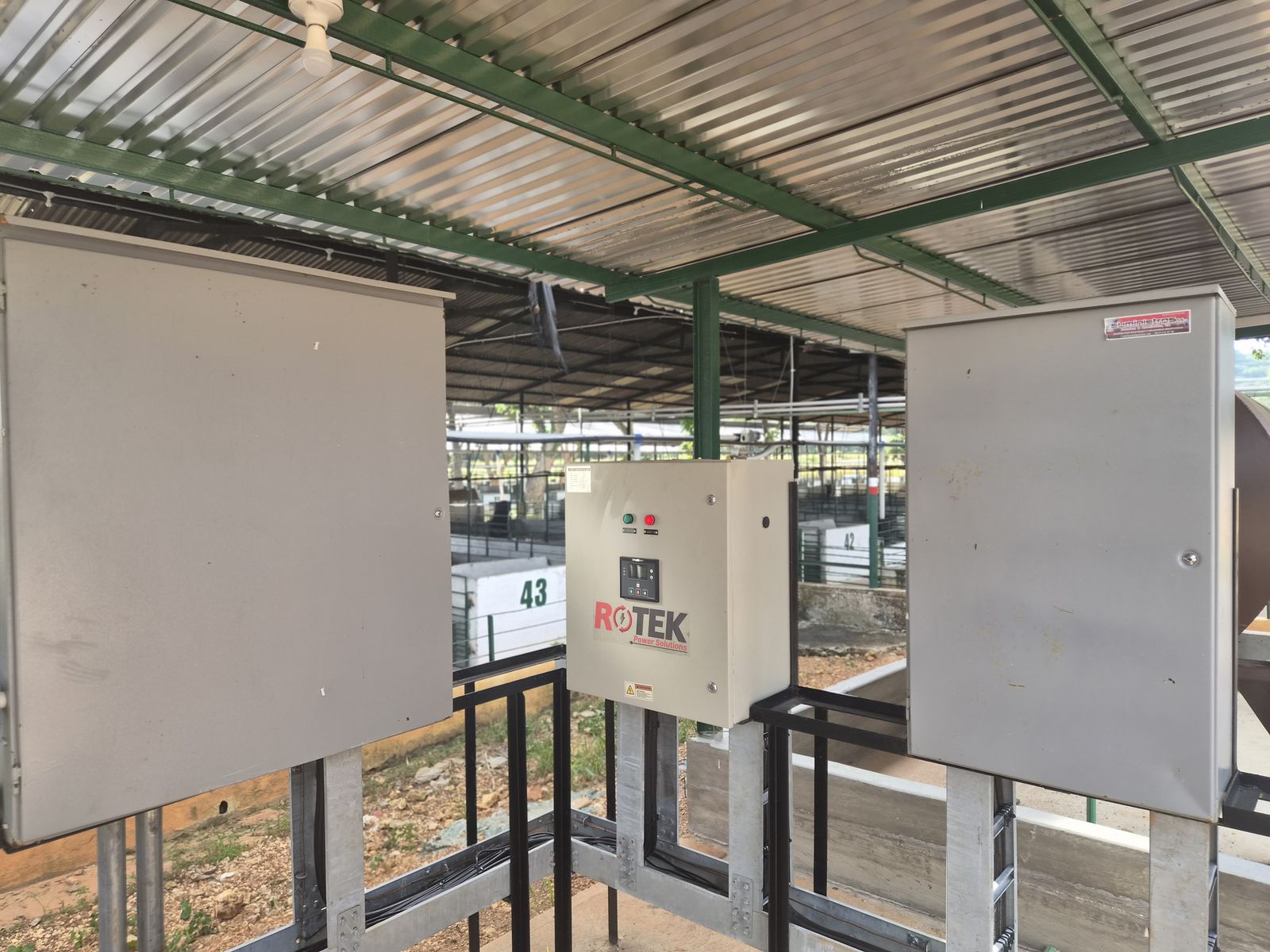

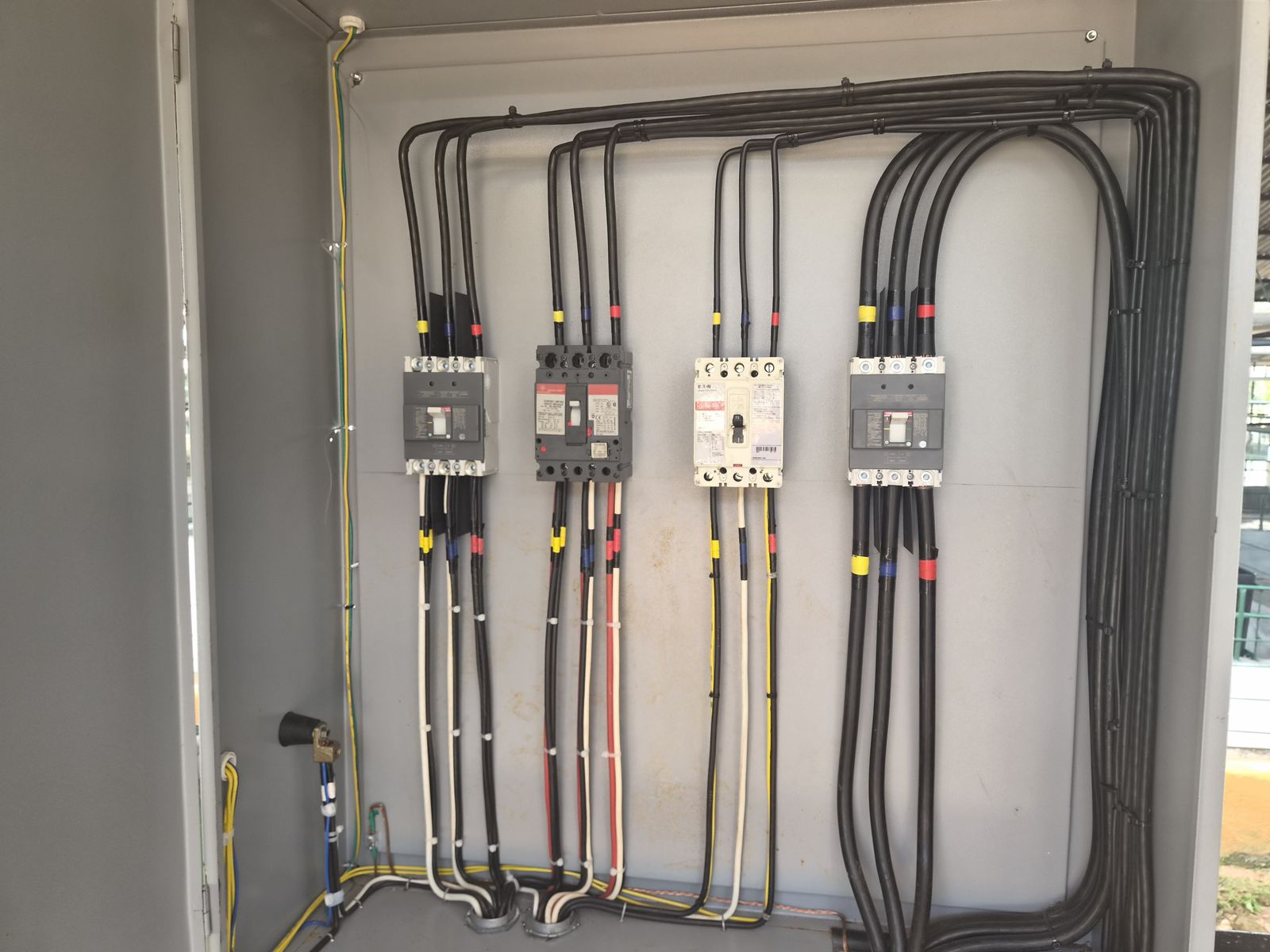

Derivación interna de la línea de distribución eléctrica en MT 13.800 V, en disposición horizontal de terna sencilla radial, respaldada en una subestación eléctrica (S/E) de 240 kVA. Se usan postes y estructuras metálicas de 37´ y equipos de transformación aérea monofásicos, zonificados y dimensionados de acuerdo con los núcleos de producción. Luego de la transformación, la distribución continúa aérea en BT 208/120 V, en tubería PVC suspendida trifásica en línea troncal equidistante al centro de carga, hasta el tablero principal de fuerza.

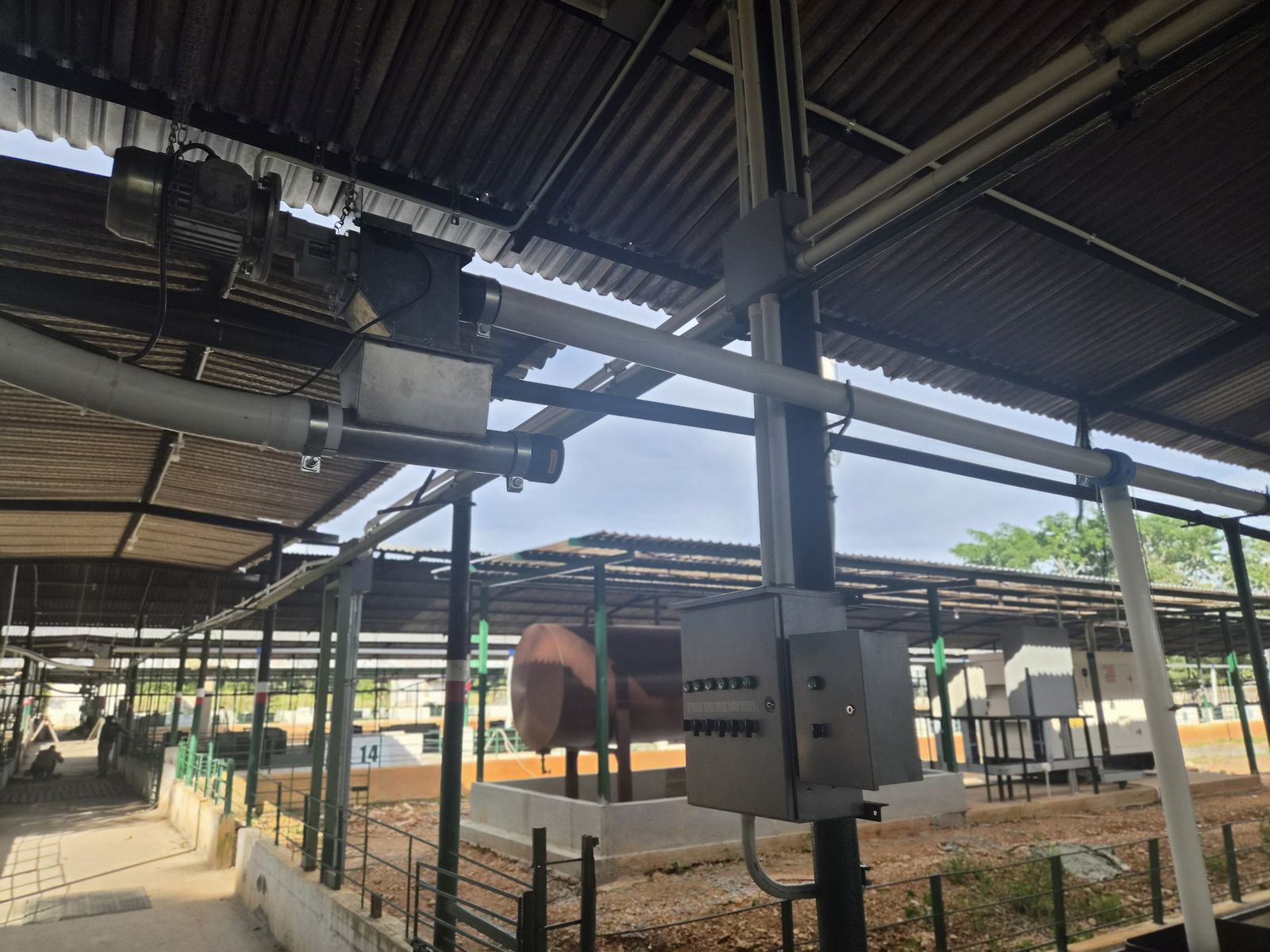

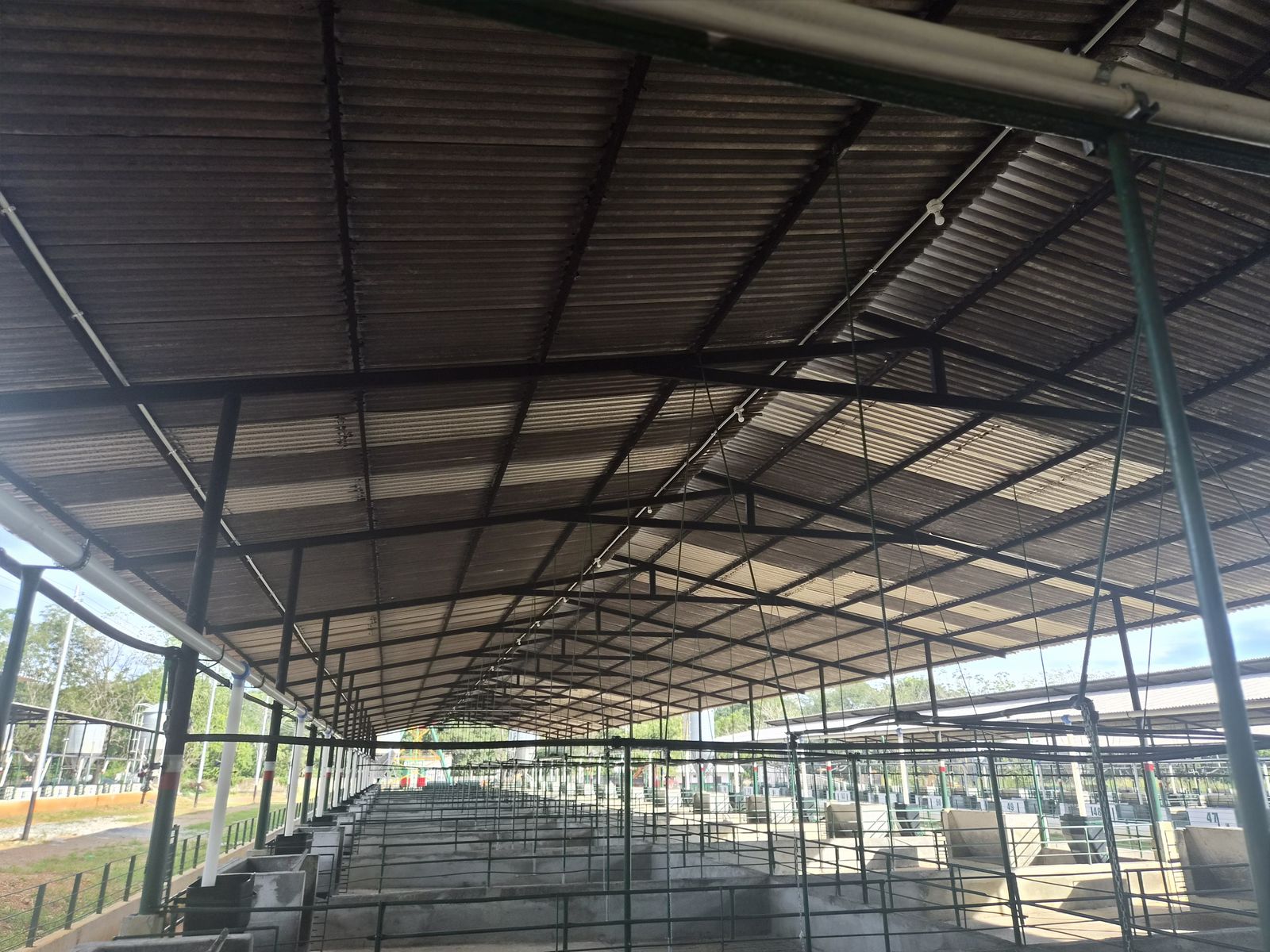

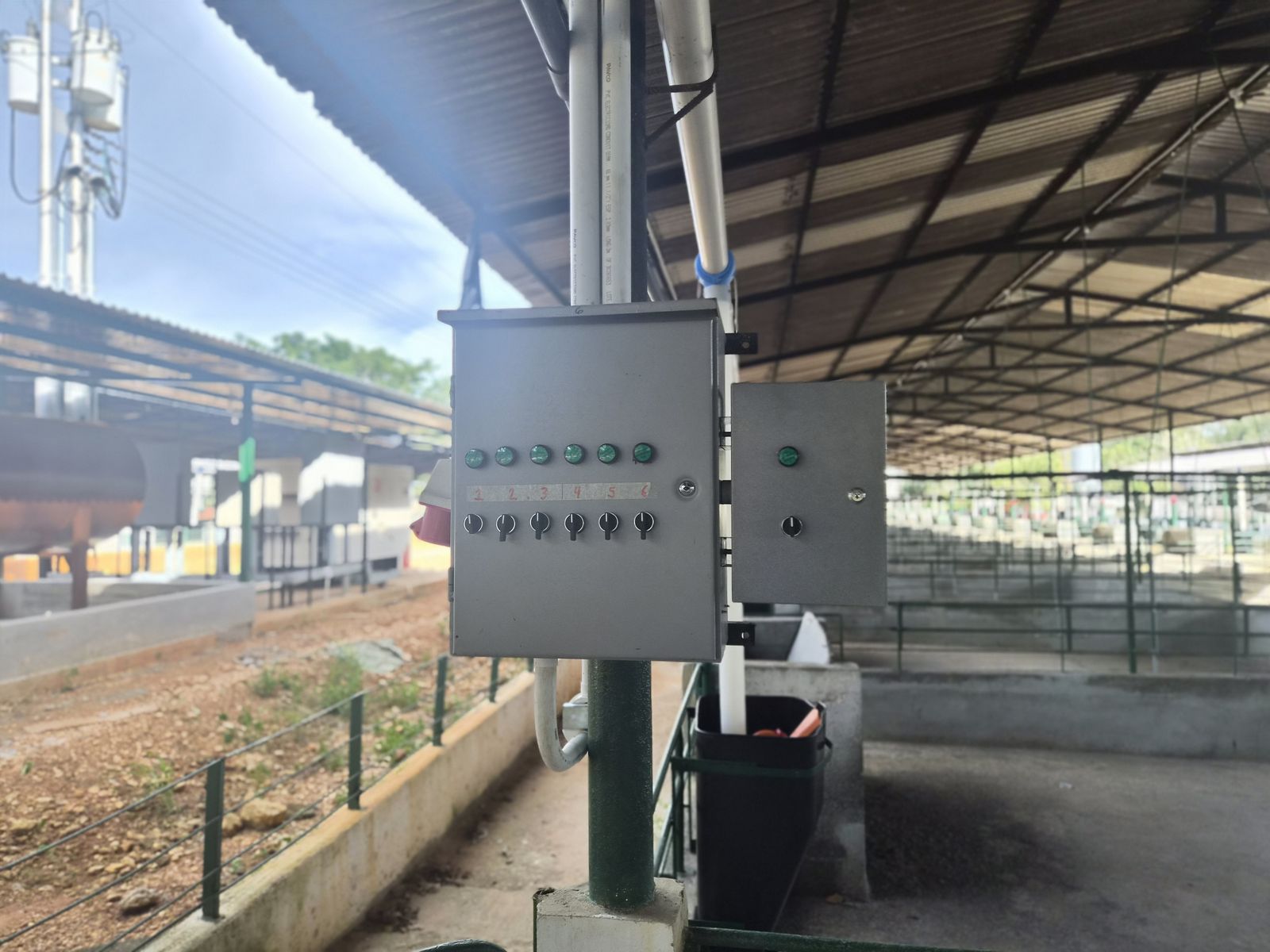

Diseño y electrificación interna de galpones: el cliente decide instalar equipos disponibles y homologados en el mercado venezolano. El concepto es de galpones abiertos manejados de forma totalmente manual: los operadores accionan los controles eléctricos de motores e iluminación, sin automatización por PLC. El recurso primordial de la granja es el agua, por lo que el cuarto principal de bombeo lleva arrancadores suaves, que funcionan a tiempo completo según la demanda.
Galería
